Поплавковые клапана Farg

Что это такое и зачем они нужны

Если вы когда-нибудь задумывались, почему вода в накопительном баке не переливается через край, — то это заслуга поплавкового клапана. Маленький, неприметный, часто скрытый внутри ёмкости, он делает свою работу молча и без перебоев. Именно этот механизм автоматически открывает подачу воды, когда уровень падает, и закрывает её, когда бак заполнен до нужной отметки. Ни реле, ни электроника, ни программа — только чистая механика, которая работает десятилетиями. Если вы подбираете лучший выбор оборудования для отопления и водоснабжения, то поплавковый клапан — один из ключевых узлов любой системы с накопительной ёмкостью.

Итальянский производитель F.A.R.G. srl специализируется на поплавковых клапанах с начала 1960-х годов. Компания из провинции Новара начинала как небольшое предприятие по производству сантехнических компонентов, а сегодня это одна из признанных европейских марок в этой нише. Клапаны farg — это целая экосистема решений: от самых простых и дешёвых моделей для унитазных бачков до тяжёлых промышленных регуляторов уровня для резервуаров объёмом в тысячи кубометров. Всего в каталоге насчитывается более двадцати базовых серий, каждая из которых существует в нескольких вариантах по диаметру, материалу седла и конструкции штанги.

Что объединяет все эти изделия? Первое — никелированная латунь как основной материал корпуса и деталей. Это защищает клапан от коррозии в жёсткой воде и продлевает ресурс. Второе — уплотнители из EPDM или NBR, стойкие к температурным перепадам и химическим примесям питьевой воды. Третье — соответствие европейским нормам и сертификация по ISO 9001:2008. Клапаны farg можно использовать в системах питьевого водоснабжения без каких-либо оговорок. И четвёртое — каждый поплавковый клапан farg проходит финальное тестирование и калибровку на заводе перед отгрузкой. Именно поэтому поплавковый клапан farg из Новары занимает устойчивые позиции на европейском рынке уже более шестидесяти лет.

Как устроен поплавковый клапан

Конструкция поплавкового клапана принципиально проста, и в этой простоте — его главная ценность. Три основных элемента: корпус с запорным механизмом, штанга и поплавок. Понять устройство несложно — именно эта простота и объясняет, почему поплавковый клапан farg стал стандартом в самых разных отраслях: от бытового водоснабжения до промышленных резервуаров.

Корпус вкручивается в стенку или крышку ёмкости через резьбовой патрубок. Внутри корпуса — запорный элемент: либо шпиндель с 5 шпинтами, который клинообразно перекрывает седло, либо поршень с уплотнительной мембраной. К корпусу крепится штанга — прямая или фигурная. На конце штанги сидит поплавок — шар из пластика, меди или нержавеющей стали.

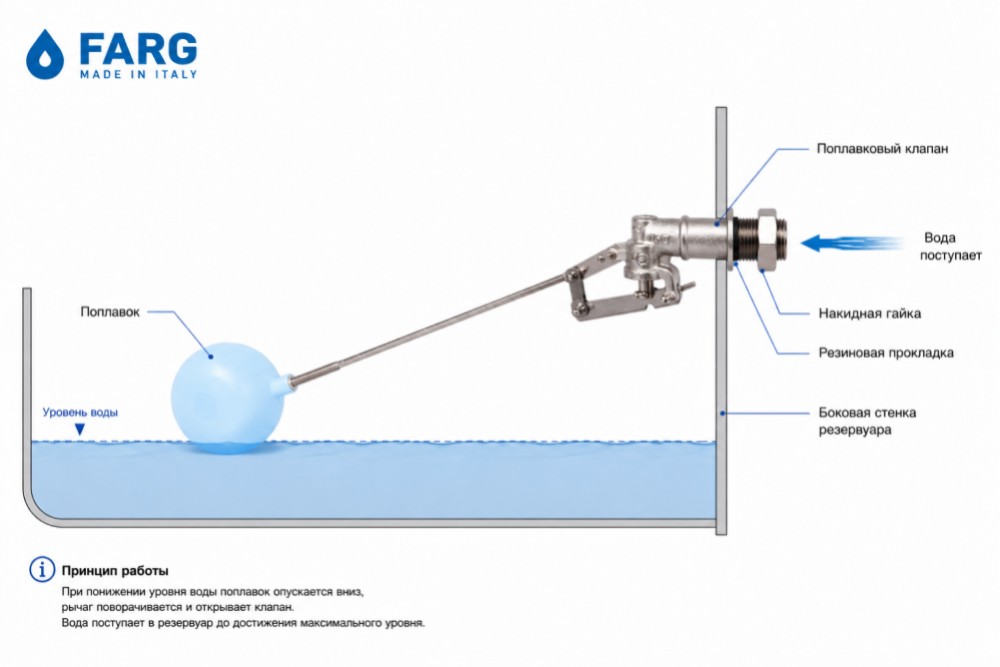

Физика проста: когда вода в баке убывает, поплавок опускается, штанга тянет запорный элемент вниз, клапан открывается, вода поступает. Когда уровень достигает заданной отметки, поплавок всплывает, штанга поднимается, запорный элемент перекрывает седло — подача воды прекращается. Этот цикл повторяется автоматически, без вмешательства человека.

Разные серии клапанов farg используют разные принципы перекрытия. В серии 510 — классические 5 шпинтов, в сериях 511, 521, 522, 527 — поршень, в сериях 512, 513, 514, 515, 516, 517, 518, 519, 520 — мембрана, в серии 525 — запатентованный ходовой шар, в серии 529 — поршень в полностью нержавеющем корпусе. Выбор принципа определяет шумовые характеристики, диапазон рабочих давлений и область применения.

Поплавок в большинстве серий продаётся отдельно. Диаметр шара подбирается под объём бака и давление в системе: чем выше давление, тем крупнее и тяжелее должен быть поплавок, чтобы надёжно закрыть клапан. FARG предлагает шары пластиковые (HDPE), медные и нержавеющие — диаметром от 90 до 300 мм.

Для чего применяются эти изделия

Область применения — всё, где есть ёмкость с водой или другой жидкостью, уровень которой нужно поддерживать автоматически. Полный ассортимент можно посмотреть в разделе поплавковый клапан для водяного резервуара — там собраны все виды и исполнения.

Самое массовое применение — накопительные баки для водоснабжения частных домов и дач. Именно здесь поплавковый клапан farg встречается чаще всего. Когда давление в центральной магистрали нестабильное или подача периодически прерывается, ставят бак объёмом от 200 до 2000 литров. Поплавковый клапан для емкости farg следит за уровнем и доливает воду из трубы по мере расхода. Насосная станция подаёт воду из бака с постоянным напором, жильцы не замечают перебоев.

Второе направление — сливные бачки унитазов. Клапаны farg для этого применения занимают целых девять серий (512–520), что говорит само за себя. Они компактны, работают бесшумно благодаря мембранному перекрытию, подходят под пластиковые и керамические бачки с боковым и нижним подключением.

Третье — промышленные и коммунальные резервуары. Большие баки для пожарного водоснабжения, резервуары технической воды, ёмкости на водонапорных башнях, промывочные резервуары в котельных. Поплавковый клапан для емкости farg серий 511, 523, 524, 525, 529 перекрывают диаметры от 3/4" до 4" и работают при давлении до 12 бар — это перекрывает большинство промышленных задач.

Четвёртое — системы полива и орошения. Открытые баки-накопители для капельного полива на садовых участках, дождевальные установки, системы автоматического орошения теплиц. Клапан поплавковый для бака farg обеспечивает автоматическое наполнение без участия человека.

Пятое — летние душевые и санузлы, баки на крышах дачных домов. Здесь самотёчное давление минимальное, поэтому важен правильный выбор серии с низким порогом срабатывания.

Шестое — специальные применения: резервуары для пищевой промышленности, где нужны клапаны из нержавеющей стали (серия 529), ёмкости для агрессивных нейтральных жидкостей, противопожарные резервуары с высоким рабочим давлением.

Как работает система водоснабжения с накопительным баком

Разберём, как поплавковый клапан для емкости farg вписывается в типовую схему.

Вода из центральной сети или скважины поступает в накопительный бак. На входном патрубке стоит поплавковый клапан — он отвечает за поддержание уровня. Когда бак заполнен, клапан закрыт. Насосная станция забирает воду из бака и создаёт давление в домовой системе. Когда жильцы открывают краны, насос включается, давление поддерживается с помощью реле и гидроаккумулятора.

Уровень в баке снижается по мере расхода воды. Поплавок опускается вместе с уровнем, штанга тянет запорный элемент вниз — клапан открывается, бак начинает заполняться. Когда уровень восстанавливается, поплавок снова всплывает, клапан закрывается. Этот цикл идёт непрерывно и полностью автономно.

Важная деталь: перед самим клапаном обязательно ставится фильтр грубой очистки. Мельчайшие частицы песка и ржавчины из трубопровода оседают на седле клапана и нарушают герметичность — вода начинает капать при заполненном баке. Фильтр решает эту проблему. FARG выпускает самопромывные фильтры серии 600, которые органично дополняют линейку клапанов и не требуют ручной чистки картриджа.

На выходе из бака ставят обратный клапан — он не даёт воде стекать обратно в бак при выключении насоса. Переливная труба страхует от затопления: если поплавковый механизм вдруг откажет, лишняя вода уйдёт в канализацию, а не на пол.

В системах с подачей из скважины или колодца клапан поплавковый для бака farg работает в паре с поплавковым выключателем. Механический клапан ограничивает физический уровень воды в баке, электрический выключатель управляет погружным насосом — включает его при опустошении и отключает при заполнении. Вместе они образуют двойную защиту от переполнения. Вот почему говорят, что поплавковый клапан — это сердце накопительной системы. Всё остальное оборудование завязано на его правильную работу. Именно поэтому клапан поплавковый для бака farg стоит выбирать внимательно, с учётом давления, диаметра, материала и применения.

Что ещё входит в систему рядом с поплавковым клапаном

Полноценная система водоснабжения с накопительным баком — это не просто бак с клапаном. Давайте пройдёмся по ключевым компонентам. Все баки для воды и топлива всех видов объединяет одно: без поплавкового клапана ни один из них не работает автономно.

Накопительный бак. Пластиковые ёмкости из полиэтилена — самый распространённый вариант. Вертикальные цилиндрические баки серий ATV и ATVM объёмом от 100 до 10 000 литров, горизонтальные ATH для кессонов и низких помещений, прямоугольные ATP и Combi для экономии пространства. В стенках бака предусмотрены технологические отверстия под клапан и штуцеры подвода и забора воды.

Штуцеры и фитинги. Пластиковые или латунные вставки в стенку бака с резьбовым выходом. Под клапан — обычно 1/2", 3/4" или 1". Под забор и слив — от 1/2" до 2" в зависимости от производительности системы.

Фильтр грубой очистки. Самопромывные фильтры типа FARG 600 или обычные сетчатые — устанавливаются на входной трубе перед баком. Размер ячейки сетки — от 100 до 400 микрон.

Обратный клапан. На выходе насоса или на входе в бак. Предотвращает обратное движение воды при выключении насоса.

Редуктор давления. Необходим, если давление в питающей магистрали превышает допустимое для клапана. FARG предлагает редукторы серий MIGNON, NORMALE, PESANTE с диапазоном регулировки от 0,5 до 6 бар и максимальным входным давлением до 25 бар.

Насосная станция. Поверхностный центробежный насос с реле давления. Реле контролирует давление в выходной магистрали и автоматически включает насос при его падении ниже заданного порога.

Гидроаккумулятор. Мембранный бак объёмом от 12 до 100 литров и более. Принимает часть объёма воды под давлением и отдаёт его при открытии крана, не запуская насос при каждом незначительном водоразборе.

Поплавковый выключатель. Электрический датчик уровня — работает в паре с насосом или электромагнитным клапаном. Защищает насос от сухого хода, если бак вдруг опустел.

Запорные краны. Шаровые краны перед поплавковым клапаном и на выходе из бака — обязательное условие для обслуживания системы без полного слива воды.

Обзор всех серий поплавковых клапанов FARG

Серия 510 — пятишпинтный клапан для малых ёмкостей

Самая простая и доступная серия в линейке FARG. Корпус из никелированной штампованной латуни, запорный механизм — 5 шпинтов, которые клинообразно перекрывают седло при подъёме штанги. Диаметры 3/8" и 1/2". Штанга круглая латунная диаметром 5 мм, длина от 175 до 285 мм в зависимости от подсерии. Максимальное рабочее давление — 5 бар, температура воды — до 80°C. Предназначен для небольших накопительных ёмкостей объёмом до 200 литров. Доступны варианты с латунным и нержавеющим седлом AISI 304 — последнее выбирают для жёсткой или химически агрессивной воды. Также есть модификации с плоской штангой из нержавеющей стали AISI 430. Если вам нужна версия 1/2", смотрите раздел клапаны Farg под резьбу 1/2 дюйма.

Серия 511 — пятишпинтный клапан для средних и крупных резервуаров

Конструктивно схожа с 510, но рассчитана на значительно большие ёмкости и диаметры. Диапазон присоединений — от 3/4" до 4". Корпус может быть как штампованным (малые диаметры), так и литым (1"1/4 и более). Штанга плоская из нержавеющей стали AISI 430, длина от 320 до 750 мм. Рабочее давление — до 5 бар, температура воды — до 80°C. Диаметры 2"1/2, 3" и 4" — серия 511/17 — применяются в крупных промышленных и коммунальных резервуарах. Для резьбы 3/4" — раздел клапаны Farg под резьбу 3/4 дюйма.

Серия 512 — бесшумный клапан для пластиковых бачков унитазов с короткой резьбой

Предназначен для пластиковых смывных бачков с короткой резьбой. Перекрытие через специальную мембрану, которая позволяет наполнять бачок через трубку наполнения — вода поступает тихо, без шума падающей струи. Корпус из никелированной латуни, колпак нейлоновый. Диаметр 3/8", штанга круглая латунная длиной 225 или 285 мм. Рабочее давление — до 5 бар, температура воды — до 60°C.

Серия 513 — бесшумный клапан с регулируемой Т-образной штангой для пластиковых бачков

Разновидность бесшумной серии для пластиковых бачков с особой формой резервуара. Оснащён плоской регулируемой штангой из AISI 430 с Т-образным профилем — это позволяет использовать клапан в бачках нестандартной формы. Вертикальное крепление поплавка выполняется через винт с резьбой 1/4"W. Диаметр 3/8", резьба короткая. Рабочее давление — до 5 бар, температура — до 60°C.

Серия 514 — бесшумный клапан с регулируемой Р-образной штангой для пластиковых бачков

Аналог серии 513 с другой формой фигурной штанги. Р-образный профиль адаптирован под другой тип нестандартных бачков. Принцип работы тот же — мембранное перекрытие, бесшумное наполнение через трубку. Крепление поплавка через винт 1/4"W. Диаметр 3/8", короткая резьба. Давление — до 5 бар, температура — до 60°C.

Серия 515 — бесшумный клапан с нейлоновым колпаком для пластиковых и керамических бачков с длинной резьбой

Клапан для бачков унитазов с длинной резьбой — подходит как для пластиковых, так и для керамических. Мембранное перекрытие, наполнение через трубку. Седло выполнено из полиформальдегидной смолы P.D.M. — материал Hostaform C13031 обеспечивает длительный срок службы даже в жёсткой воде. Диаметры 3/8" и 1/2", штанга круглая латунная длиной 225 или 285 мм. Рабочее давление — до 5 бар, температура — до 60°C.

Серия 516 — бесшумный клапан с регулируемой штангой и латунным колпаком

Версия для длинной резьбы с регулируемой штангой и латунным колпаком — более солидное исполнение по сравнению с нейлоновым колпаком серии 515. Седло из полиформальдегидной смолы или нержавеющей стали AISI 304 (по заказу). Диаметры 3/8" и 1/2", штанга 200 мм. Рабочее давление — до 5 бар, температура — до 60°C.

Серия 517 — бесшумный клапан с фигурной штангой для настенных бачков

Специализированная модель для настенных (скрытых) бачков унитазов. Плоская регулируемая фигурная штанга AISI 430 с вертикальным креплением поплавка через винт 1/4"W позволяет вписать клапан в ограниченное пространство скрытой инсталляции. Мембранное перекрытие, бесшумная работа. Диаметры 3/8" и 1/2", длинная резьба. Рабочее давление — до 5 бар, температура — до 60°C.

Серия 518 — бесшумный клапан с колпаком P.D.M. для керамических бачков

Предназначен главным образом для керамических смывных бачков с длинной резьбой. Мембрана обеспечивает бесшумное наполнение. Седло и колпак выполнены из полиформальдегидной смолы P.D.M. (Hostaform C13031) — этот материал долговечен и стоек к жёсткой воде. Также доступны модификации с хромированным колпаком P.D.M. Диаметры 3/8" и 1/2", штанга латунная длиной 175, 225 или 285 мм. Рабочее давление — до 5 бар, температура — до 60°C.

Серия 519 — бесшумный клапан с верхним подключением и встроенным краном

Специальная разработка для смывных бачков типа «Dora» с верхним подключением воды. Снабжён рукояткой для ручной остановки потока воды. Мембранное перекрытие, фигурная штанга AISI 430, нейлоновое седло. Диаметр 3/8", длинная резьба. Рабочее давление — до 5 бар, температура — до 60°C.

Серия 520/bis — бесшумный клапан с нижним подключением для керамических бачков

Разработан специально для керамических бачков с нижней подводкой воды. Мембранное перекрытие, регулируемая латунная штанга, седло из нержавеющей стали AISI 304. Диаметры 3/8" и 1/2", высота клапана 280 мм. Рабочее давление — до 5 бар, температура — до 60°C. Хороший выбор при замене клапана в импортных керамических бачках с нижней подводкой.

Серия 521 — поршневой клапан английского типа для ёмкостей среднего объёма

Клапан «английского типа» — поршень приводится непосредственно штангой, без дополнительных рычагов. Соединение со штангой через резьбу 5/16"W — британский стандарт. Диаметры 1/2", 3/4" и 1". Штанга латунная, длина 220 или 260 мм. Поршень — нейлоновый или латунный. Рабочее давление — до 5 бар, температура — до 80°C. Применяется в ёмкостях среднего объёма. Размеры 1/2" и 3/4" могут быть оснащены пластиковым поршнем по заказу.

Серия 522 — поршневой клапан сицилийского типа с трубкой наполнения

Конструктивно похож на серию 521, но дополнен пластиковой трубкой наполнения. Трубка опускается ниже уровня воды, подача происходит без шума от падения струи. Поршень — латунный или нейлоновый, седло — латунное или нержавеющее AISI 304. Диаметры 1/2", 3/4" и 1". Рабочее давление — до 5 бар, температура — до 80°C. Хороший вариант там, где важна тихая работа клапана в ёмкости среднего объёма.

Серия 523 — бесшумный клапан с плоской штангой и трубкой наполнения для средних и крупных ёмкостей

Серьёзный клапан для средних и крупных накопительных резервуаров. Мембранное перекрытие, бесшумная работа. Седло у всех размеров — нержавеющая сталь AISI 304, без исключений. Плоская регулируемая штанга AISI 430, трубка наполнения в комплекте. Диаметры от 1/2" до 2". Рабочее давление — до 8 бар, температура — до 80°C. Производительность при 1 бар и диаметре 1": 2,20 м³/ч. Регулируемая штанга позволяет выставить нужный уровень наполнения без замены деталей.

Серия 524 — бесшумный клапан высокого давления с пружинным механизмом

Флагманская промышленная серия для высокого давления. Особенность конструкции — пружина в задней части корпуса, которая давит на внутренний поршень. Это снижает вибрации при высоком входном давлении и обеспечивает чёткое и быстрое закрытие. Жёсткость пружины регулируется задней крышкой. Плоская регулируемая штанга, трубка наполнения в комплекте, седло из нержавеющей стали. Диаметры от 1/2" до 2". Рабочее давление — до 12 бар, температура — до 80°C. Применяется там, где давление в магистрали превышает 6 бар или нестабильно. Если вы ищете надёжный клапан поплавковый для бака farg в условиях высокого давления — серия 524 закрывает этот запрос полностью.

Серия 525 GLOBUS — клапан с запатентованным ходовым шаром

Принципиально другая конструкция — вместо поршня или мембраны используется ходовой шар. Это решение запатентовано FARG. Шаровой механизм обеспечивает полную тишину работы и нечувствительность к вибрациям. Хромированный шар и сёдла из PTFE гарантируют надёжное перекрытие. Встроенный фильтр на входе защищает от загрязнений. Система быстрого подключения в двух позициях упрощает монтаж и замену. Плоская штанга, трубка наполнения в комплекте. Диаметр 3/4". Рабочее давление — до 12 бар, температура — до 80°C.

Серия 527 — поршневой клапан британского стандарта BS1212

Клапан полностью соответствует британскому стандарту BS1212. Поршень и седло из полиформальдегидной смолы P.D.M., штанга 240 мм с резьбой 5/16"W. Доступен в двух вариантах: 527/1 — низкое давление (до 6 бар) и 527/2 — высокое давление (до 12 бар). Диаметр 1/2". Температура воды — до 80°C. Применяется в промышленных и коммунальных накопительных ёмкостях, в системах пожарного водоснабжения.

Серия 529 — клапан полностью из нержавеющей стали AISI 316

Особая серия для сред, где латунь неприемлема. Корпус, штанга, поплавок и все детали — нержавеющая сталь AISI 316. Седло уплотнено силиконом. Диаметры от 1/2" до 1"1/2. Рабочее давление — до 10 бар. Идеальный выбор для пищевой промышленности, горячей воды и химически агрессивных нейтральных жидкостей. Самый востребованный в этой серии — исполнение клапана Farg из нержавеющей стали диаметром 1/2" с шаром в комплекте.

Полезные факты о клапанах FARG

Первое, что нужно знать: в большинстве серий поплавок не входит в комплект. Это отдельная позиция. Серия 510 работает с шарами диаметром 90 мм и резьбой 1/4"W. Серии 511, 523, 524, 525, 519 используют шары с ползунковым креплением диаметром от 120 до 300 мм. При заказе всегда уточняйте совместимую модель шара. Если хотите получить клапан уже готовым к работе, выбирайте комплекты — например, готовый комплект Farg 3/4 дюйма с шаром.

Второе — разница между латунным и нержавеющим седлом. Латунное седло отлично работает в чистой водопроводной воде с нормальной жёсткостью. Как только жёсткость превышает 7 мг-экв/л или в воде появляется железо — латунное седло быстро изнашивается, клапан перестаёт герметично закрываться. Нержавеющее седло AISI 304 в разы дольше держит герметичность в таких условиях.

Третье — давление в системе важнее диаметра при выборе серии. Серии 510, 511, 521, 522 — максимум 5 бар. Серия 523 — до 8 бар. Серии 524, 525, 527/2, 529 — до 10–12 бар. Если подключать клапан напрямую к городскому водопроводу с давлением 6–8 бар, серии 510–522 нужно защищать редуктором давления.

Четвёртое — длина штанги определяет уровень наполнения. Регулируемые модели позволяют выставить нужный уровень без замены штанги. Это удобно при пуско-наладке: можно подстроить уровень уже на смонтированном клапане.

Пятое — клапаны farg рассчитаны на питьевую воду. Латунные сплавы CW617N и CW614N, уплотнители EPDM и NBR, пластики — все материалы нетоксичны и допущены к контакту с питьевой водой. Для пищевой промышленности и горячей воды выше 80°C используют серию 529 из нержавейки AISI 316.

Шестое — бесшумные серии (512–520) работают иначе, чем обычные клапаны. В стандартных вода бьёт сверху в чашу бачка — шум слышен. В бесшумных вода поступает через тонкую трубку, опущенную ниже уровня воды, и растворяется в объёме без шума. Это важно для жилых помещений.

Седьмое — гарантия на все клапаны FARG составляет 12 месяцев с даты покупки при правильном монтаже. Гарантия не распространяется на случаи эксплуатации в воде с кислотами, песком, механическими абразивами. Вот почему фильтр грубой очистки перед клапаном — это не опция, а обязательный элемент системы.

Восьмое — поплавковый клапан для емкости farg не требует регулярного технического обслуживания. Его единственный враг — загрязнённая вода и неправильно подобранное давление. Если вода чистая и давление в допустимом диапазоне, клапан работает годами без какого-либо вмешательства.

Девятое — клапан поплавковый для бака farg при правильном выборе легко монтируется самостоятельно. И поплавковый клапан farg в этом плане ничем не сложнее любого другого итальянского изделия: резьба стандартная, прокладка в комплекте, и всё что нужно — разводной ключ и пятнадцать минут времени. Вкручивается в готовое отверстие с резьбой, поджимается контргайкой с прокладкой снаружи.

Десятое — при покупке обращайте внимание на артикул полностью. Например, 510/4.1/2 — это серия 510, артикул /4 (нержавеющее седло, стандартная штанга), диаметр 1/2". А 510/4.1/2 CF+GU — это тот же клапан, но уже в комплекте с медным поплавком. Разница в обозначениях серьёзная.

Одиннадцатое — особое место в линейке занимает поплавковый клапан для емкости farg серии 529 из нержавеющей стали AISI 316. Температура рабочей среды — до 80°C в стандарте, но благодаря нержавеющему корпусу и силиконовому уплотнению его применяют при 120°C и выше. Производительность — у 529 диаметром 3/4" при давлении 1 бар это 4,84 м³/ч, при 10 бар — 15,29 м³/ч. Это один из самых производительных клапанов в линейке.

Двенадцатое — итальянское производство F.A.R.G. srl означает полный производственный цикл на одном заводе площадью 15 000 кв.м. Продукция изготавливается здесь же — от отливки корпуса до финальной сборки и упаковки. Каждое изделие не собирается из комплектующих разных поставщиков — это действительно итальянский продукт, что и означает отметка «Made in Italy» на корпусе каждого клапана.

Тринадцатое — важный нюанс про серию 525 GLOBUS. Это единственный клапан в линейке, где применяется не поршневое и не мембранное, а шаровое перекрытие потока. Хромированный шар и PTFE-сёдла обеспечивают герметичность даже при частых циклах открытия-закрытия. Встроенный фильтр на входном патрубке дополнительно защищает шар и сёдла от механических загрязнений. Быстроразъёмная система крепления в двух позициях позволяет снять и установить клапан без инструмента.

Четырнадцатое — важный момент про выбор между серией 527/1 (до 6 бар) и 527/2 (до 12 бар). Внешне они одинаковы — тот же корпус, та же штанга 240 мм, тот же диаметр 1/2". Разница — в конструкции поршневой пары: материал и геометрия подобраны под разные диапазоны давления. Ошибиться легко, особенно при заказе по фотографии. Всегда уточняйте артикул: 527/1 — низкое давление, 527/2 — высокое. Вся продукция изготавливается на одном заводе и проходит одинаковый контроль качества — именно это делает её надёжным выбором для любых систем водоснабжения.
